滑塊是我們模具上最常見的模具機構，那么模胚加工設計不可不知的鑲件和滑塊座的幾種連接方式，你用過幾個?

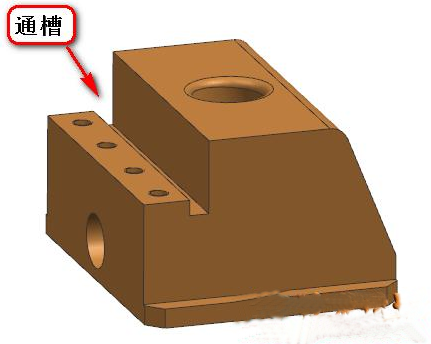

方式一：利用T位進行限位，鏍釘鎖死。加工方式也簡單，滑塊座割一個通槽，攻幾個鎖鑲件的牙，就可以了。更換鑲件也方便。甚至都不需要拆模都可以換鑲件。缺點就是鑲件左右缺少定位。
模胚加工加工方式也簡單，滑塊座割一個通槽

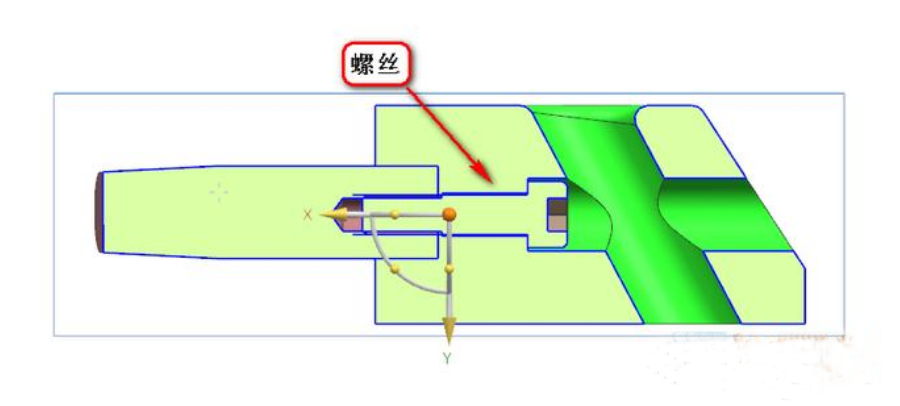

方式二：鑲行位鑲件，用鏍絲拉緊，常見于行位稍大些的場合，行位座與介子分開加工，可以采用不同的料并方便改模。
不過要注意的是，如果螺絲和斜導柱孔干涉時，螺絲要深進去，避免和斜導柱產生碰撞
方式三： 在多個小型芯時，采用壓板的方式，最好如圖所示，壓板下端有一平臺進行定位。
方式四： 在行位座上線割一趨位，常用于過橋的行針，不過如果并排的針太多，這樣的方式可能在裝模的時候不好裝，因?yàn)殍傖樞形簧喜]有完全固定住。如下圖。

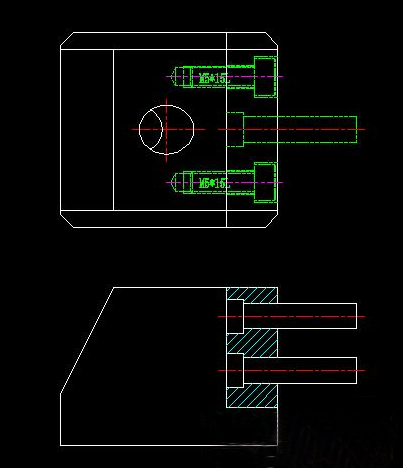

方式五： 常見的鑲針固定形式，底部用無頭鏍絲鎖緊，加工方便。不過要注意避開斜導柱孔
方式六： 原身留，常見于較小的行位，這種做法基本淘汰，最大的缺點是修改更換不方便。重做的工作量太大!
